MAGNETO-STATIC

ULTRA HIGH RESOLUTION IN EAR EARPHONE

HPSD E70

DESIGNED BY EARBRIDGE INC.

HPSD E70
SIMPLE SPEC

HPSD E70의 특징

세계 최초 정자형 구조 (Magneto-Static Method) 기술을 개발을 통해 진정한 초 고해상 사운드 재생이 가능합니다.


- 살아 숨쉬는 라이브의 공간과 전율을 고스란히 청취자에게 전달 합니다.


- 작은 소리도 묻히지 않고 저음, 중음, 고음 모든 대역의 소리가 세밀하고 명확하게 분리 되어 청취 됩니다.


- 맑고 깨끗하며 매우 선명한 사운드를 제공합니다.


- 신호의 원 음색의 재생에 매우 탁월합니다.


분해 결합 가능한 최초의 가변형 이어폰.

- 색상과 음질의 교환과 변경 가능.


- 손상부를 쉽게 자가 수리.

- 두가지 형태의 캡슐을 이용한 디자인 변경 가능

CORE TECHNOLOGY

MAGNETO-STATIC DRIVER

FIXED TWIN COIL

FIXED TWIN MAGNET
RADIAL WING SHAPE MEMBRANE

MS DRIVER 탄생 배경

이어 브릿지의 대표 유동옥은 음향 엔지니어의 첫 발걸음인 K-ONKYO에서부터 EARBRIDGE Inc.의 설립까지 34 년의 시간이 걸렸습니다.
34 년의 음향 엔지니어 기간 동안 삼성, 소니, LG, 필립스 등 다양한 기업들의 스피커 원천 기술 을 개발했고 수십 년의 개발 경력을 통해 음향 철학을 다지게되었습니다.

하루 4시간 이상 소리를 듣는 것 을 즐기는 사운드 애호가인 그는 오디오 시스템의 전성기이던 그의 젊은 시절부터 지금까지 다양한 오디오 시스템을 접하고 개발하며 많은 경험을 쌓아왔고 자신이 경험 했던 최고의 사운드에 누구나가 손쉽게 다가갈수 있기를 바랐습니다.


그는 1989년 청취 했던 영국 QUAD사의 정전형 스피커의 놀랍도록 맑고 투명하며 섬세한 사운드를 잊지 못하고 있으며 넓은 공간과 큰 비용을 들여 전문적인 음향 시스템을 갖추지 않더라도 정전형 스피커의 초 고해상 사운드를 느낄 수 있는 방법을 고심하던중 누구나 쉽게 접할 수 있는 휴대성 좋은 작은 이어폰에 그 놀라운 사운드를 담을 수 있는 기술의 개발을 구상하게 됩니다.


기존에 이미 초 고해상 사운드의 재생이 가능한 정전형(Electro-Static) 이어폰이 있다는 것을 알고 있었지만 고전압 엠프로 인해 휴대성이 불편하고 가격대가 높아, 다양한 사운드 애호가들이 손쉽게 즐길 수 있는 상황이 아니었기 때문에 그것을 보완한 새로운 기술을 선보이기 위하여 4년간의 시행 착오 끝에 초 고해상 사운드의 재생과 휴대성 및 범용성을 목적으로 고전압 엠프가 제거 된 세계 최초 정적자기형(Magneto-Static) 구조 기술을 개발 완료하게 됩니다.


정적자기형 기술을 이용하여 작은 이어폰에서 초 고해상 사운드의 재생이 가능하도록 만들게 된 그는 사용자가 자신의 취향에 따라 스스로 사운드와 디자인을 선택 할 수 있길 바라는 그만의 음향 철학을 가미하였고  두가지 기술을 이용하여 세계 최초 초 고해상 사운드 재생을 기반으로, 사용자의 취향에 맞게 조립과 분해가 가능한 이어폰 HPSD E70을 선보이게 됩니다.


그는 이어브릿지만의 독특하고 재미있는 첫번째 이어폰 HPSD E70이 많은 사운드 애호가들에게 기쁨을 주길 바라며 정말 좋은 소리가 무엇인지 들려줄 수 있게 되길 염원하고 있습니다.

사운드 애호가이자 음향 기술자로써 더 좋은 소리를 만들기 위해 그는 오늘도 그의 작은 사무실에서 이어폰을 듣고 있습니다.


MS DRIVER 특징

순수 자기장만으로 매우 가볍고 탄력적인 특수한 진동판을 스스로 초고속 구동 시켜 매우 빠르고 복잡한 신호에도 즉시 반응하므로  초 고해상 사운드 재생에 적합합니다.



자기장이 진동판을 직접 진동 시키는 단일 변환 경로 이므로 원 신호의 왜곡과  손실이 매우 적어 원음 그대로를 재생하는데 탁월합니다.



정자형 드라이버(Magneto-Static Driver)를 통해 생성되는 사운드는 굉장히 미세하고 작은 소리라도 큰소리에 묻히지 않음으로 낮은 음량으로 청취가 가능하기 때문에 청력 보호에 좋습니다.



정전형(Electro-Static)에게는 필수 조건이었던 고전압 앰프를 필요로 하지 않아 언제 어디서든 손쉽게 초 고해상 사운드를 즐길 수 있습니다.

PRINCIPLE

MS드라이버

RADIAL WING SHAPE MEMBRANE의 움직임

진동판의 상부와 하부에 한쌍의 영구 자석(21, 22)과 코일(11, 12)이

진동판(30)과 비 접촉 상태로 배치됩니다.

상부와 하부에 배치된 코일(11, 12)의 전자기력에 의해 진동판(30)이 전자석화 되고 코일의 무게가 배제된 상태에서 영구자석(21, 22)의 자기력과 반응하여 진동판(30) 스스로 초고속 구동함으로써

전기 신호에 신속하고 정확하게 반응 할 수 있습니다.

그로 인해 모든 사운드 스펙트럼에서 매우 섬세하고 디테일한

음향 재생이 가능하여 음향 품질의 고급화 및 초 고해상 음향을

구현하게 됩니다.

자기장이 진동판을 직접 진동 시키는 단일 변환 경로 이므로 원

신호의 왜곡이 매우 적어 원음 그대로를 재생하는데 탁월합니다.

기존 기술과의 비교

고전압 구동 엠프가 필요하지 않습니다.

MS 드라이버를 통해

당신의 사운드 라이프의 질을 향상 시켜보세요.

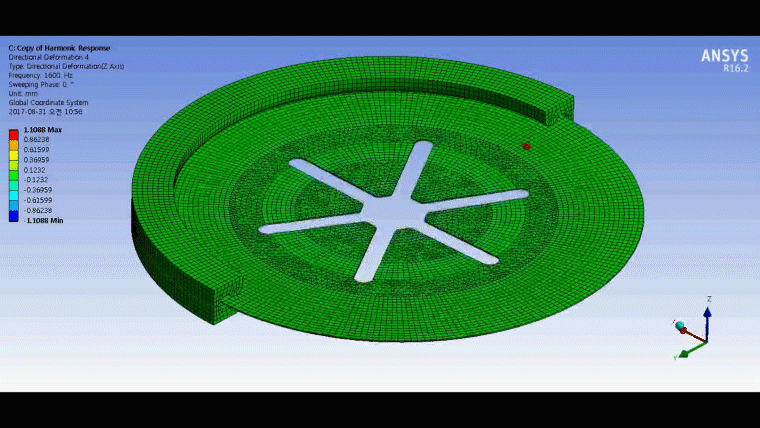

RADIAL WING SHAPE MEMBRANE

작은 전기 신호와 매우 빠른 자기장 변화에도 굉장히 민감하게 반응하는 초 고속의 히스테리 시스 루프 재료로 만들어졌습니다.

RWS 진동판은 고밀도의 신축성 높은 첨단 신소재로 만들어져 매우 낮은 질량으로 구성되어 있으며 높은 투자율과 높은 포화 자속 밀도, 매우 낮은 잔류 자속 밀도를 가지고 있어 전기 신호에 매우 신속하게 반응하므로 초 고속 진동을 구현하는데 이상적이며 초 고해상 사운드를 재생하기에 매우 적합합니다.

RWS 진동판의 재료의 자기 저항은 매우 낮고 전기적 고유 저항은 매우 높기 때문에 열 손실 및 와전류에 의한 왜곡으로부터 보호되므로 매우 깨끗하고 섬세한 사운드를 재생할 수 있습니다.

RWS 진동판은 매우 얇고 질량이 낮지만 매우 높은 포화 자속 밀도를 가지기 때문에 굉장히 정밀하며, 높은 사운드 변환 효율을 갖습니다.

MS 드라이버의 특수한 진동판은 초고속 기동이 용이하도록 매우 얇고 가벼우 며 중심부가 개방 된 날개 형태로 설계되었으며 방사형으로 배열되어 있습니다. 이러한 형태의 진동판은 아주 작은 신호에도 민감하게 반응하므로 큰 소리에 섞여있는 작은 소리까지 자연스럽고 섬세하게 원음 그대로를 재생 할 수 있습니다.

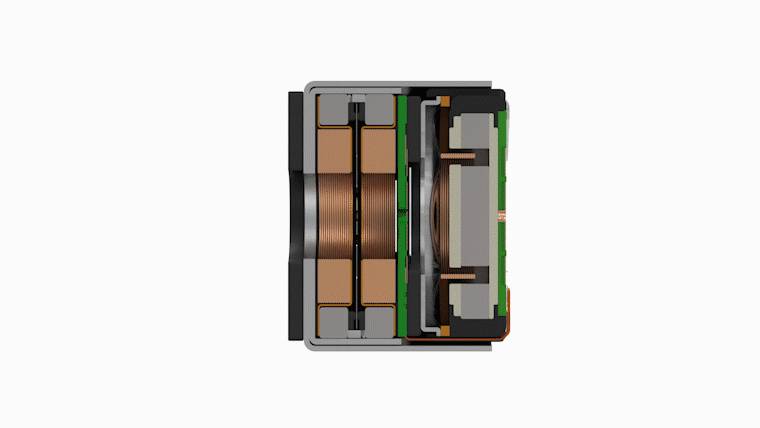

HYBRID FOR A WIDE FREQUENCY RANGE

MAGNETO STATIC HYBRID DRIVER

MS DRIVER FOR ULTRA HIGH RESOLUTION

TDB DRIVER FOR DEEP BASS

위상 간섭 없는 폭넓은 주파수 대역의 초 고해상 사운드를
청취자의 귀에 직접 전달하기 위한 ​동축 구조 레이아웃
HIGH RESOLUTION PARTS
DEEP BASS
PARTS
4개의 마그넷을 이용한 강력한 사운드
HPSD E70은 두가지 이론적 기술을 하나로 결합한
하이브리드 스피커를 사용합니다.





- 정자형(Magneto-Static)과 동전형(Electro Dynamic) 드라이버를 동축으로 결합하여 두 스피커가 방출하는 사운드의 위상 간섭을 최소화 하였습니다. 그로인해 자연스럽게 어우러진 광범위한 대역의 사운드가 정밀하고 조화롭게 구현됩니다.

- MS Driver(정자형 드라이버)는 초 고해상 영역을 담당하고 DB Driver(동전형)는 저음부를 담당하며 깊고 풍부한 저음과 폭넓은 초고해상 사운드를 완성합니다.
